螺紋鋼吊運電永磁,伸縮橫梁電永磁起重器

湖南千豪螺紋鋼吊運電永磁起重器的特點:體積小、用電少、節能、吸持力更強,安全系數高等。其廣泛用于鋼材、機械零部件及各種模具的安裝和搬運。是機械加工、造船、工程機械、汽車等行業起吊、搬運等作業的起重工具,我們在工廠、碼頭、倉庫、交通運輸行業中經常可見到這類產品。
主要技術參數及要求:
一:產品技術參數:
1、額定起重重量:20T;

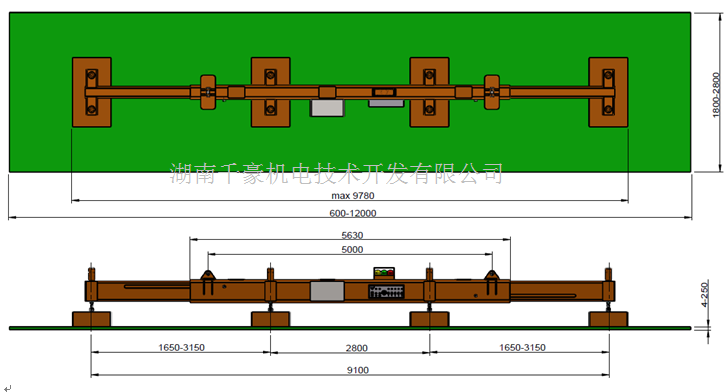

2、伸縮橫梁電永磁起重器, 螺紋鋼吊運電永磁吊運形式如圖:

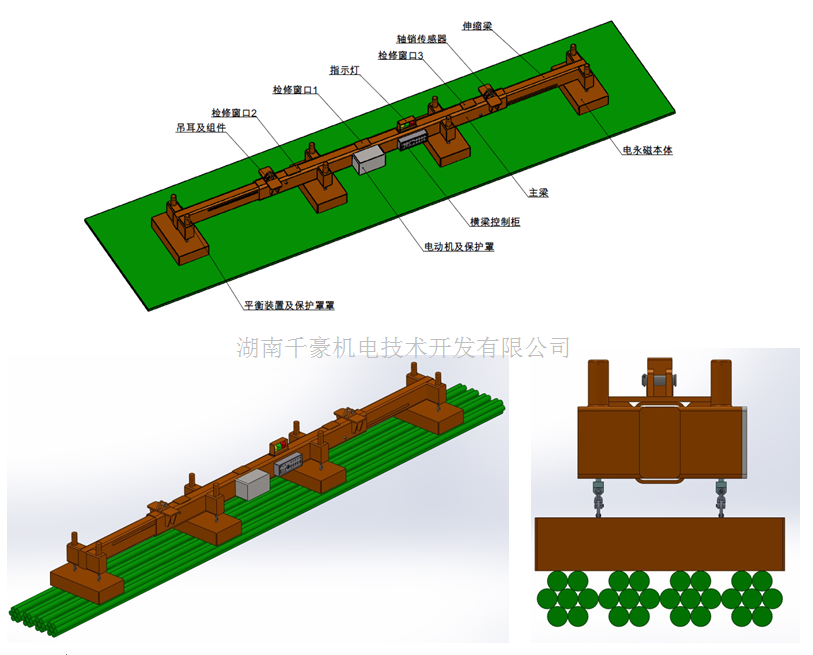

伸縮橫梁電永磁起重器, 螺紋鋼吊運電永磁結構圖:
二:設備工作環境:
1氣候:亞熱帶季風氣候,氣候溫暖。
.2溫/濕度:年高溫度45℃,低溫度-15℃,頂對濕度90%.
3空氣質量:灰塵多,環境污染較嚴重.
4電永磁起重器使用環境:室外.
三:電源:
電永磁起重器電源電壓:三相AC 380V±10%,頻率:50HZ±10%。
四:安裝位置:
電永磁起重器適合門式起重機MG40(20+20)t-50 作業,司機室隨小車移動,單小車雙鉤同步作業,鉤距5m,小車跨度13m,有效懸臂長11m,吸吊重量為13-20t。
1起重機起重能力:40t
2吊鉤數量:雙鉤
3起重機械操作方式:控制柜面板操作、遠程操作四。
五:物料情況:
1鋼板:長度為6-12m,寬1.8-2.8m,板厚為4-250mm,單次起重重量不大于16t,鋼材溫度小于80°C。
2棒材:單捆直徑為?300mm,長度為8-12m,同類鋼材相同直徑用鐵絲扎一捆,單捆重2.7噸,要求一次吸吊4捆,鋼材溫度小于80°C。
3方坯:方坯規格為150X150mm左右,方坯長度為9~12m,每根重2噸左右,每次吸吊5根,鋼材溫度小于80°C。
①電永磁本體:磁力產生的核心部分,起吊搬運被吸附物;
②伸縮梁:電永磁本體安裝的主體,負擔各本體拉力的匯集和傳遞,長度可根據被吊物實際尺寸進行伸縮調整
③電永磁控制柜:吊具的控制中心,控制充/退磁以及所有信號的收集和處理
④平衡裝置:起重時平衡個點的拉力,使吊具平衡
⑤指示燈:實時指示吊具的狀態,故障時顯示響應報警指示
⑥檢修窗口:用于設備檢修
⑦電動機:控制和調整橫梁的伸縮長度
⑧稱重檢測模塊:實時測量吊具的負載狀態,檢測著地后才能進行退磁動作

二:設備工作環境:
1氣候:亞熱帶季風氣候,氣候溫暖。
.2溫/濕度:年高溫度45℃,低溫度-15℃,頂對濕度90%.
3空氣質量:灰塵多,環境污染較嚴重.
4電永磁起重器使用環境:室外.
三:電源:
電永磁起重器電源電壓:三相AC 380V±10%,頻率:50HZ±10%。
四:安裝位置:
電永磁起重器適合門式起重機MG40(20+20)t-50 作業,司機室隨小車移動,單小車雙鉤同步作業,鉤距5m,小車跨度13m,有效懸臂長11m,吸吊重量為13-20t。
1起重機起重能力:40t
2吊鉤數量:雙鉤
3起重機械操作方式:控制柜面板操作、遠程操作四。
五:物料情況:
1鋼板:長度為6-12m,寬1.8-2.8m,板厚為4-250mm,單次起重重量不大于16t,鋼材溫度小于80°C。
2棒材:單捆直徑為?300mm,長度為8-12m,同類鋼材相同直徑用鐵絲扎一捆,單捆重2.7噸,要求一次吸吊4捆,鋼材溫度小于80°C。
3方坯:方坯規格為150X150mm左右,方坯長度為9~12m,每根重2噸左右,每次吸吊5根,鋼材溫度小于80°C。
六:產品結構及功能簡介:
①電永磁本體:磁力產生的核心部分,起吊搬運被吸附物;
②伸縮梁:電永磁本體安裝的主體,負擔各本體拉力的匯集和傳遞,長度可根據被吊物實際尺寸進行伸縮調整
③電永磁控制柜:吊具的控制中心,控制充/退磁以及所有信號的收集和處理
④平衡裝置:起重時平衡個點的拉力,使吊具平衡
⑤指示燈:實時指示吊具的狀態,故障時顯示響應報警指示
⑥檢修窗口:用于設備檢修
⑦電動機:控制和調整橫梁的伸縮長度
⑧稱重檢測模塊:實時測量吊具的負載狀態,檢測著地后才能進行退磁動作
